Назначение
Интерфейс
аналоговых сигналов предназначен для создания измерительных и управляющих
систем на основе ЭВМ и служит для обмена аналоговыми и цифровыми сигналами
между ЭВМ и внешними устройствами и источниками информации.
Устройство
и работа изделия

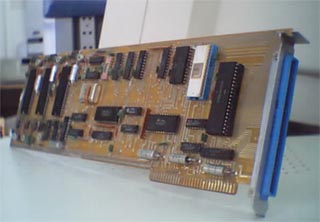

Конструктивно
устройство представляет собой плату, вставляемую в один из свободных слотов
стандарта ISA. Разъем подключения внешних устройств выведем на задней
панели платы. Обмен информацией между устройствами, расположенными на
плате, и процессором производится через внутреннюю шину платы, которая
связана с шиной компьютера через двунаправленный усилитель магистрали.
Для
обмена используются следующие сигналы шины ISA:
- DO-D7
- 8-ми разрядная шина данных
- АО-А10
- часть 20-ти разрядной шины адреса
- IOW -
строб записи информации, следующей из процессора во внешнее стройство
- IOR -
строб чтения информации из внешнего устройства в процессор
- AEN -
сигнал, указывающий на то, что адрес выдается процессором, а не контроллером
прямого доступа в память
- IRQ -
сигнал запроса прерывания. Обращение к устройствам на плате производится
как к портам ввода-вывода
Таб.1.
Зависимость между кодом, записанным в ЦАП, и выходным напряжением
Код
|
Напряжение
|
0000
0000 0000
|
-
5120 мВ
|
...
|
...
|
0111
1111 1111
|
-
2.5 мВ
|
1000
0000 0000
|
О
В
|
1000
0000 0001
|
+
2.5 мВ
|
...
|
...
|
1111
1111 1111
|
+
511О мВ
|
Таб.2.
Адреса устройств платы (в шестнадцатиричном коде)
Наименование
устройства
|
Адрес
|
Операция
|
Параллельный
порт:
|
Регистр
А |
700h
|
запись-чтение
|
Регистр
В |
701h
|
запись-чтение
|
Регистр
С |
702h
|
запись-чтение
|
Регистр
управления |
703h
|
запись
|
Счетчик-таймер:
|
канал
0 |
704h
|
запись-чтение
|
канал
1 |
705h
|
запись-чтение
|
канал
2 |
706h
|
запись-чтение
|
Регистр
управления |
707h
|
запись
|
ЦАП
X:
|
мл.
байт |
708h
|
запись
|
ст.
байт |
709h
|
запись
|
ЦАП
Y:
|
мл.
байт |
70Ah
|
запись
|
ст.
байт |
70Bh
|
запись
|
ЦАП
Z:
|
мл.
байт |
70Ch
|
запись
|
ст.
байт |
70Dh
|
запись
|
АЦП
|
мл.
байт |
70Eh
|
чтение
|
ст.
байт |
70Fh
|
чтение
|
Регистр
режима АЦП |
712h
|
запись
|
Статусный
регистр |
710h
|
чтение
|
|
